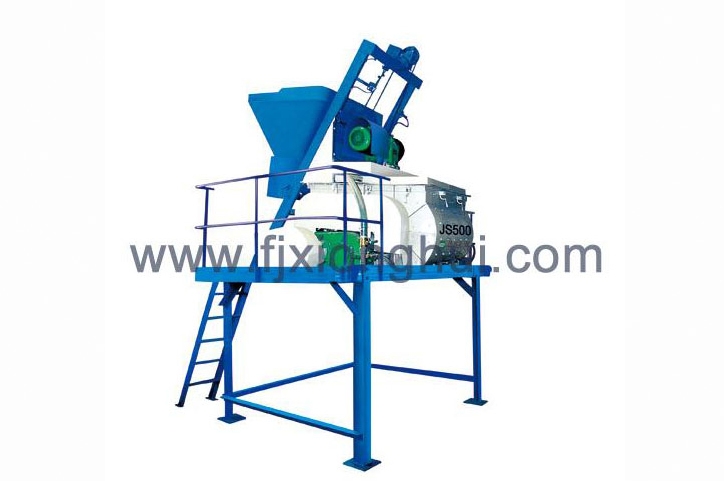

一、强制式双卧轴搅拌机的结构性能特点：
强制式双卧轴搅拌机主要由机壳、螺旋轴总成、驱动装置、配管、盖板、链罩等部件组成。
1 强制式双卧轴搅拌机的壳体主要由板材及型钢构成，在制造厂内焊接成形，并与其他部件组装在一起，是双轴搅拌机的支撑。壳体密封严密，不会有飞灰外扬、漏灰的现象。
2 螺旋轴总成是双轴搅拌机的主要组成部分，其组成部分主要有左右旋向螺旋轴、轴承座、轴承套、轴承盖、齿轮、链轮、油杯、叶片等零部件。
二、强制式双卧轴搅拌机使用前先检查：
强制式双卧轴搅拌机送电先按动开关，再合刀闸，检查操作是否灵活。震动器、滚筒运转、拨料棍运转是否正常。钢丝绳在卷筒上的缠绕情况；出矸台的升降等是否正常。如发现故障，通知机电队处理。强制式双卧轴搅拌机处理好后，方可使用。
三、强制式双卧轴搅拌机的规格：
|
型号/项目
|
JS500
|
JS750
|
JS1000
|
JS1500
|
|
进料容量(L)
|
800
|
1200
|
1600
|
2400
|
|
出料容量(L)
|
500
|
750
|
1000
|
1500
|
|
生产率(m³/h)
|
≥25
|
≥35
|
≥50
|
≥75
|
|
最大骨料粒径(卵石/碎石)(mm)
|
80/60
|
80/60
|
80/60
|
80/60
|
|
搅拌叶片
|
转数(n/min)
|
35
|
30.5
|
25.5
|
25.5
|
|
数量
|
2×7
|
2×8
|
2×8
|
|
|
搅拌电机
|
型号
|
Y180M-4
|
Y220L-4
|
Y225S-4
|
|
|
功率(kw)
|
18.5
|
30
|
37
|
|
|
卷扬电机
|
型号
|
YEZ132S-4-B5
|
YEZ132N-4-B5
|
YEZ160S-4
|
|
|
功率(kw)
|
5.5
|
7.5
|
11
|
|
|
水泵
|
型号
|
50DWB20-8A
|
65JDB-5-1.1
|
KQW65-100(1)
|
KQW65-100(1)
|
|
功率(kw)
|
0.75
|
1.1
|
3
|
3
|
|
料斗提升速度(m/min)
|
18
|
19.2
|
21.9
|
23
|
|
外形尺寸(L×W×H)
|
运输状态(mm)
|
3030×2300×2800
|
4195×2300×2800
|
4640×2250×2250
|
5058×2250×2440
|
|
工作状态
|
4486×3030×5280
|
5980×2300×6260
|
8765×3436×9540
|
9645×3436×9700
|
|
整机重量(kg)
|
4000
|
6800
|
8750
|
11130
|
|
卸料高度(mm)
|
1500
|
1500
|
2700/3800
|
3800
|
